Une fiche technique complète avec plus de précisions et instructions de montage est à disposition.
Description du système

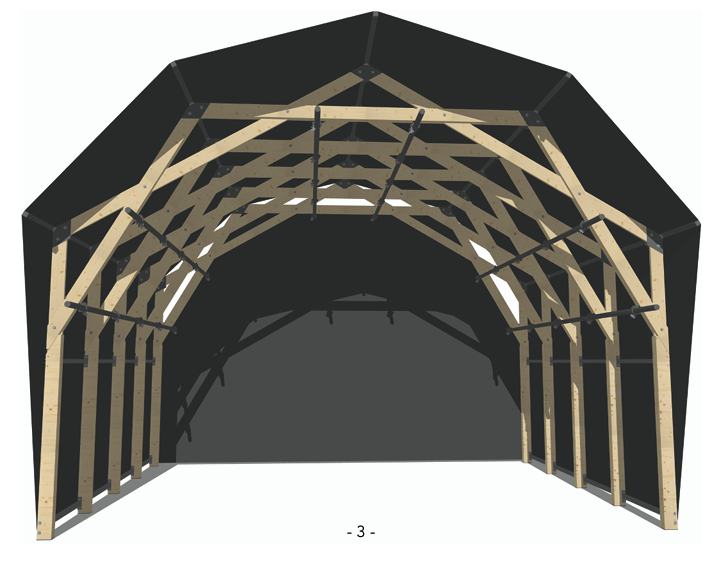

La couverture de scène est composée de : cinq fermes en épicéa, cinq pannes en acier, seize pièces de jonctions en acier, six tubes pour l’accrochage de lumière et deux bâches noir ignifuges.
Sont inclus: l’outillage et le matériel nécessaire pour le montage et le démontage de la structure et de quoi transporter la structure démontée.
Dimensions et poids
L’ouverture entre les pieds est de 5.3m, la largeur extérieur est de 5.6m, la profondeur au faîte est de 5.7m, la profondeur au sol est de 4.7m, la hauteur au faîte est de 4.3m, la hauteur sous ferme au centre est de 3.7m
Le poids de la structure est d’environ 600KG.
Transport
La scène est transportée stockée en trois chariots de 3. 2m de long par environ 60cm de large ainsi qu’une palette cadre pour le matériel plus petit.
Charge
La charge répartie admissible sur l’ensemble des perches lumière est de 500 kg. Le poids maximum réparti sur une perche lumière est de 100kg. Le poids maximum sur un point est de 50kg.
Lestes
Il est impératif de lester la structure. Deux configurations sont possible: 100KG par pied ou 500KG par côté. Les lestes doivent être placés au plus proche possible de la structure et arrimés sur les anneaux de levage de façon à ne pas pouvoir se décrocher.
Vent
En cas de vent dépassant les 60km/h la bâche de fond doit être démontée. En cas de vent dépassant les 80km/h toutes les attaches accessibles depuis le sol de la grande bâche doivent être défaites. Le publique et le personnel doivent être évacué sans délais.
Montage
Le temps de montage de la structure est d’environ quatre heures pour quatre personnes qualifiées.
